Самоблокирующиеся электромеханические приводы линейного типа для автоматизации распашных ворот со створками шириной до 5 м и весом до 1000 кг.

Описание:

2 варианта цветового исполнения корпуса, позволяют более гибко решать задачи дизайна автоматических ворот. Анодированный или с порошковым покрытием алюминиевый корпус не подвержен влиянию агрессивных факторов окружающей среды.


Благодаря наклонному размещению двигателя, высокое тяговое усилие шарнирной втулки достигается использованием в конструкции редуктора всего лишь одной передающей ступени, что значительно снижает массу привода. Вращение двигателя через стальной червяк передаётся на шестерню ходового винта, изготовленную из бронзы. При таком сочетании конструкционных материалов существенно уменьшается трение, нагрев и износ деталей.

Стальной пятизаходный ходовой винт с малым шагом нарезки, подвергнутый прецизионной шлифовке и закалке, поддерживаемый двумя шарикоподшипниками со стороны редуктора и подшипником скольжения с противоположного края привода, обеспечивает равномерное распределение усилия по контактной поверхности шарнирной втулки. Таким образом, реализуется исключительная плавность движения ворот и прочность конструкции.
Самоблокирующийся редуктор надёжно запирает ворота без установки дополнительных замков. На случай отсутствия напряжения в электросети, для открывания ворот вручную, предусмотрена прочная и удобная рукоятка разблокировки, отпирающаяся персональным ключом.

Концевые выключатели открывания и закрывания размещены в пазу, выполненном в верхней части кожуха ходового винта и защищены крышкой. Быстрая регулировка конечных положений хода ворот осуществляется простым перемещением каретки выключателя до нужной точки срабатывания.

Стартовый конденсатор и концевые выключали скоммутированы на клеммной колодке внутри корпуса привода, в результате, значительно упрощаются все электрические подключения. Штатный кабельный зажим позволяет выполнять безопасный и герметичный ввод кабеля различного диаметра.

Технческие характеристики

Модель R20/300
R20/301
R20/302
R20/303
R20/500
R20/501
R20/502
R20/503
Класс защиты (IP): 54 54 54 54
Электропитание мотора (В/Гц): ~220/50 ~220/50 ~220/50 ~220/50
Номинальная мощность (Вт): 200 215 200 215
Ток (А): 1.1 1.2 1.1 1.2
Интенсивность использования (%): 50 60 50 60
Термопредохранитель мотора (°С): 140 140 140 140
Линейное тяговое усилие (Н): 400÷3000 400÷3200 400÷3000 400÷3200
Ход тяговой втулки (мм): 320 320 520 520
Скорость тяговой втулки (см/с): 1.66 1.06 1.66 1.06
Время открываения на угол 90° (с): 18 27 27 42
Масса привода (кг): 7.2 7.2 7.8 7.8
Диапозон рабочих температур (°С): -25 ÷ +70
Артикул Описание
R20/300Быстрый, с концевым выключателем открывания, стандартный дизайн корпуса
R20/300 BLБыстрый, с концевым выключателем открывания, корпус черного цвета
R20/301Быстрый, с концевыми выключателями открывания и закрывания, стандартный дизайн корпуса
R20/301 BLБыстрый, с концевыми выключателями открывания и закрывания, корпус черного цвета
R20/302Медленный, с концевым выключателем открывания, стандартный дизайн корпуса
R20/302 BLМедленный, с концевым выключателем открывания, корпус черного цвета
R20/303Медленный, с концевыми выключателями открывания и закрывания, стандартный дизайн корпуса
R20/303 BLМедленный, с концевыми выключателями открывания и закрывания, корпус черного цвета
R20/500Быстрый, с концевым выключателем открывания, стандартный дизайн корпуса
R20/500 BLБыстрый, с концевым выключателем открывания, корпус черного цвета
R20/501Быстрый, с концевыми выключателями открывания и закрывания, стандартный дизайн корпуса
R20/501 BLБыстрый, с концевыми выключателями открывания и закрывания, корпус черного цвета
R20/502Медленный, с концевым выключателем открывания, стандартный дизайн корпуса
R20/502 BLМедленный, с концевым выключателем открывания, корпус черного цвета
R20/503Медленный, с концевыми выключателями открывания и закрывания, стандартный дизайн корпуса
R20/503 BLМедленный, с концевыми выключателями открывания и закрывания, корпус черного цвета

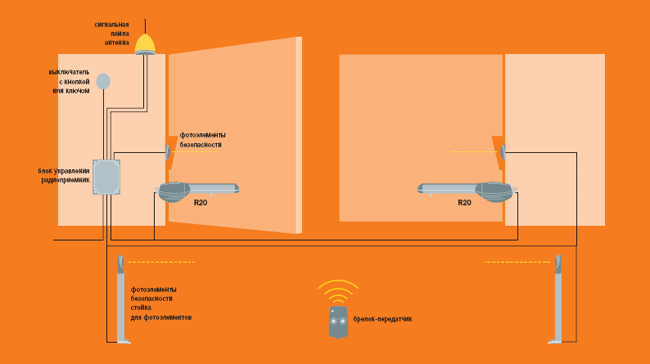

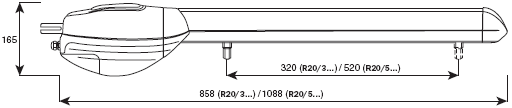

Габаритные размеры

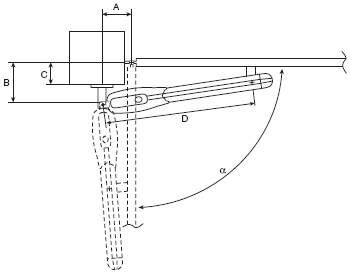

Рекомендованные установочные размеры

Модель А (мм.) В (мм.) C макс. (мм.) D (мм.) α (°)
R20/300; R20/301 130 130 60 730 90
R20/302; R20/303 130 110 50 730 120
R20/500; R20/501 200 200 120 950 90
R20/502; R20/503 200 140 70 950 130
